MEDIOS DE
Un canal de comunicación está constituido físicamente por
uno o más medios de transmisión, los cuales tienen diferentes características y
aplicaciones, se tienen dos tipos:
MEDIOS GUIADOS
Están constituidos por medios físicos que se encargan de la conducción de señales de un extremo al otro, considerándose el
tipo de conductor, velocidad máxima de transmisión que ofrece, distancias máximas,
facilidad de instalación y capacidad de soportar tecnologías de enlace; entre
los más usados tenemos:
|
CARACTERISTICAS
|
APLICACIONES
|
|
|
UTP (Par
trenzado no blindado)
|
o Funda plástica externa no blindada PVC o
LSZH, con un conjunto de 8 cables trenzados entre sí de dos en dos.
o Impedancia 100 ohmios ± 5% a 100 MHz.
o Conductores de cobre unifilar AWG 24.
o Aislante polietileno.
o Conforme a las normas EN50173, ISO/IEC
11801, TIA/EIA 568-B2.
o LSZH comprobados para evitar la
propagación de la llama y reducida emisión de humos según: IEC 0332-1 e
IEC60332-3C.
o
El precio
del cable UTP cuesta menos por kilómetro que cualquier otro tipo de cable
LAN.
|
o Cable delgado y flexible, fácil para
cruzar entre paredes para instalaciones de ambientes reducidos como LAN
Ethernet y fast Ethernet.
o Sistemas telefónicos
o Instalación de redes: Los cables UTP de categoría 5 a 7 se
encuentran generalmente en las redes Ethernet modernas, siendo los más
comunes los cables de categoría 5 o 5e.
o Cable UTP Cat-6 permite transmisión de datos de 1000
Mbps a frecuencias de hasta 250 Mhz según estándar EIA/TIA
568B.2-1 - SO/IEC Class E - 23 AWG.
|
|
STP (par
trenzado Blindado)
|
o
Cable con
dos pares trenzados con una pantalla por cada par, más una pantalla exterior
o
Resistencia
del conductor: 125 Ohm/km
o
Resistencia
del blindaje: TBA
o
Capacidad:
42 nF/km
o
Tensión de
prueba: 500 V
o
Rango de
temperatura: -10ºC a +70ºC
o
La cubierta
PUR es libre de halógenos y piroretardante según IEC 60332-1, extremadamente
resistente a la abrasión, a aceites, productos químicos y flexible por debajo
de los -40ºC, lo que la hace extremadamente resistente al frío.
|
o
Por tener
menos atenuación y por ser menos sensible al ruido, lo hace ideal para
mayores distancias de transmisión así como mayores velocidades
o
Se utiliza
en redes de ordenadores como Ethernet, también se utilizaba en Token
Ring, FDDI, ISDN, ATM, redes de audio como EtherSound y controles de luz DMX.
o
El más
común es el de Categoría 5e/CAT. 5e
que tiene una frecuencia de hasta 100 Mhz y puede soportar hasta
Gigabit Ethernet, es decir hasta 1.000 Mbps
o
El cable de
CAT.5e, es una revisión del antiguo cable de
|
|
FTP(par
trenzado con blindaje globa)
|
o
Dispone de
una apantalla global para mejorar su nivel de protección ante interferencias
externas.
o
Su
impedancia típica es de 120 Ohm y sus propiedades de transmisión son más
parecidas a las del UTP.
o
Puede
utilizar los mismos conectores RJ45.
o
Tiene un
precio intermedio entre el UTP y STP.
o
sigue los
requerimientos
o
de los
estándares CENELEC 50173 de Europa, ISO 11801 y
o
TIA/EIA
568B, hasta 10 Gb Ethernet
o
Calibre del
conductor: 24 AWG
o
Tipo de
aislamiento: Polietileno
o
Tipo de
ensamble: 4 pares con cruceta central
o
Desempeño
probado hasta 300 Mhz. –
|
o
Se utiliza
para conexiones de cables Lan Ethernet
o
Video
digital
o
Video Banda
Base
o
Banda
Ancha.
|
|
CABLE
COAXIAL
|
o
Con
dos conductores concéntricos:
- uno
central, Núcleo, encargado de
llevar la información.
-
uno
exterior, de aspecto tubular, llamado Malla,
blindaje o trenza, que sirve como referencia de tierra y retorno de
las corrientes.
o
En medio
existe un dieléctrico
o
El cable
coaxial no es habitualmente afectado por interferencias externas capaz de
lograr altas velocidades de transmisión de datos en largas
distancias
o
Tiene más
ancho de banda (500Mhz)
o
Los valores
nominales para los cables coaxiales son 50, 75 y 93 Ohm.
o
capacidad
de 10 Mbps
o
alcance de
1 Km a 10Km
|
o
Redes de
comunicación de banda ancha (CATV) y cables de banda base (Ethernet).
o
Entre
la antena y el televisor.
o
En las
redes urbanas de televisión por cable e Internet.
o
En líneas
de distribución de señal de vídeo (se suele usar el RG-59).
o
Redes de
transmisión de datos como Ethernet en sus antiguas versiones 10BASE2 y 10BASE5.
o
Redes
telefónicas interurbanas y en los cables submarinos.
|
|
FIBRA ÓPTICA
|
||
|
MULTIMODO
|
o
Una fibra
multimodo es aquella en la que los haces de luz pueden circular por más de un
modo o camino.
o
Debido a
que el índice de refracción del núcleo es más alto que el índice de
refracción del revestimiento, la luz que entra en un ángulo menor que el
ángulo límite se refracta a lo largo de la fibra.
o
Índice
escalonado: en este tipo de fibra, el núcleo tiene un índice de refracción
constante en toda la sección cilíndrica, tiene alta dispersión modal.
o
Índice
gradual: mientras en este tipo, el índice de refracción no es constante,
tiene menor dispersión modal y el núcleo se constituye de distintos
materiales.
o
3 a 5 Km de
distancia máxima de instalación
o
ancho de
banda de 1 Gbps.
o
Generalmente
trabaja en primera ventana
o
Menor costo
en relación al monomodo
|
o
aplicaciones
de corta distancia, menores a 5 km, es simple de diseñar, más económico.
o
Dada su
alta capacidad y fiabilidad, la fibra óptica multimodo se utiliza
generalmente para aplicaciones troncales en edificios.
|
|
MONOMODO
|
o
se reduce
su tamaño a 8,3 a 10 micrones que sólo permite un modo de propagación.
o
puede
trabajar en segunda o tercera ventana
o
Tiene un
ancho de banda de 40 Gbps.
o
Atenuación
de unos 0,2 dB/km y una dispersión cromática de 16 ps/km·nm
|
o
Cables
submarinos, cables interurbanos.
o
En medios
interurbanos.
|
MEDIOS NO GUIADOS
Utilizan el espacio aéreo
como medio de transmisión, emitiendo ondas electromagnéticas y de este modo cubrir
grandes distancias y en cualquier dirección; la emisión y recepción generalmente
se realiza por medio de antenas,
las cuales deben estar alineadas cuando la transmisión es direccional, o si es
omnidireccional la señal se propaga en todas las direcciones, en este caso se
da importancia a los rangos de frecuencia en los que se ha de trasmitir.
Según la estándar IEEE 802.11 define
el uso del modelo OSI (capa física y capa de enlace de
datos), especificando sus normas de funcionamiento en una red de área local
inalámbrica (WLAN).
IEEE 802.11g
Estipula
que se debe de utilizar la banda de 2,4 Ghz (al igual que 802.11b) que en teoría
debe de operar a una velocidad máxima de 54 Mbit/s, que en promedio es de 22,0
Mbit/s de velocidad real de transferencia, similar a la del estándar 802.11a.
Actualmente se venden equipos con esta especificación, con
potencias de hasta medio vatio, que permite hacer comunicaciones de más de 50
km con antenas parabólicas o equipos de radio apropiados.
Existe la variante 802.11g+ capaz de alcanzar los 108Mbps de
tasa de transferencia. Generalmente sólo funciona en equipos del mismo
fabricante ya que utiliza protocolos propietarios.
IEEE 802.11n
El estándar 802.11n
fue ratificado por la organización IEEE el 11 de septiembre de 2009 con una
velocidad de 600 Mbps en capa física.
Hace uso simultáneo de ambas bandas, 2,4 Ghz y 5 Ghz con un
máximo de 600 Mbps (80-100 estables).
La mayor parte de los
fabricantes ya incorpora a sus líneas de producción equipos wifi 802.11n, por
este motivo la oferta ADSL, ya suele venir acompañada de wifi 802.11n, como
novedad en el mercado de usuario doméstico.
CARACTERISTICAS
|
APLICACIONES
|
|
MICROONDAS
|
o
Estándar
IEC 60050 y IEEE 100 sitúan su rango de frecuencias entre 1 GHz y 300 GHz, es
decir, longitudes de onda de entre 1 cm a 100 micrómetros
o
El rango de
las microondas está incluido en las bandas de radiofrecuencia:
·
UHF
(ultra-high frequency, frecuencia ultra alta
(0.3 – 3 GHz)
·
SHF
(super-high frequency, frecuencia super alta) (3 – 30 GHz)
·
EHF
(extremely high frequency, frecuencia extremadamente alta) (30 – 300 GHz)
o
También
podemos hablar de los rangos más comunes de radiotransmisiones :
o VLF/LF: 30 Khz a 300 Khz „
o MF: 300 Khz a 3 Mhz „
o HF: 3 Mhz a 30 Mhz „
o VHF: 30 Mhz a 300 Mhz „
o UHF: 300 Mhz a 3 Ghz „
o SHF: 3 Ghz a 30 Ghz
o
En
microondas terrestres se deben usar antenas parabólicas, las cuales deben
estar alineadas o tener visión directa entre ellas:
o
Entre mayor
sea la altura mayor el alcance, sus problemas se dan por perdidas de datos por
atenuación e interferencias, debido a que es sensible a las malas condiciones
atmosféricas.
|
o En radiodifusión, ya que estas pasan
fácilmente a través de la atmósfera con menos interferencia que otras
longitudes de onda mayores.
o Programas informativos de televisión
para transmitir una señal desde una localización remota hasta la estación
central
o Protocolos inalámbricos LAN, tales como
Bluetooth y las especificaciones de Wi-Fi IEEE 802.11g y b usan microondas en la banda ISM.
o Algunas redes de telefonía celular
también usan bajas frecuencias de microondas.
o Utilizada por los radares, para detectar
el rango, velocidad y otras características de objetos remotos.
|
SATÉLITES
|
o
Las
microondas por satélite manejan un ancho de banda entre los 3 y los 30 Ghz.
o
en si no
procesan información sino que actúa como un repetidor-amplificador y puede
cubrir un amplio espacio de espectro terrestre.
o
Los
satélites geoestacionarios, aquellos que permanecen inmóviles para un
observador ubicado en la tierra, operan en una serie de frecuencias llamadas
transponders.
o
Ideal para
comunicaciones en puntos distantes y no fácilmente accesibles
geográficamente.
|
o
Sistemas de
televisión
o
Transmisión telefónica
a larga distancia
o
Transmisión
punto a punto de redes privadas:
Es dividida en diferentes canales de menor capacidad que se alquilan a empresas privadas para establecer su propia red sin necesidad de poner un satélite en órbita. |
ANEXOS
Fig.1 Características de transmisión en
distintos medios
Fig.2 Distancias alcanzadas según la
ventana en la que trabaja la fibra

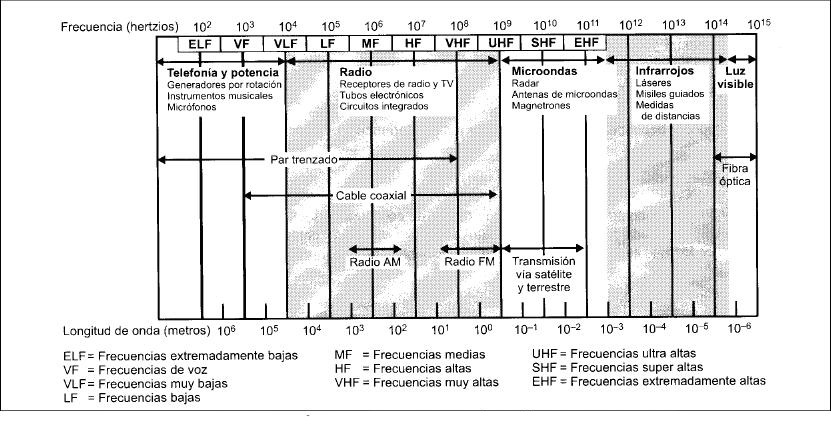

Fig.3 Espectro electromagnético en
telecomunicaciones
